一、產品結構與性能

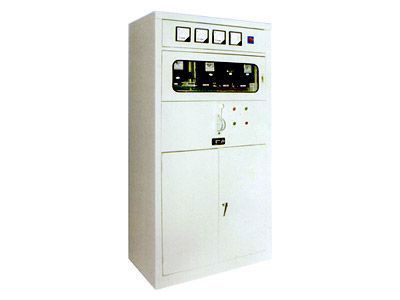

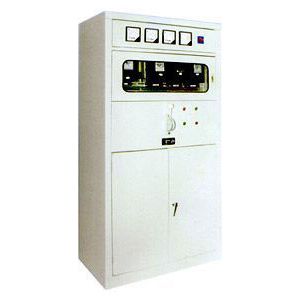

PJ1-0.38D低壓電能計量柜是適用于低壓供電系統與電力用戶的電能計量裝置，結構類型D是與PGL-型低壓柜配合使用；G是與GGD低壓配電柜配合使用也可單獨使用。

該型計量柜由低壓電器元件及計量單元組合而成，這些電器元件和計量單元在開關柜內是嚴格隔離的，開關設備由用戶操作管理，計量單元由供電部門管理維護。

計量柜內設有可靠的接地系統和保護電路，用以保證用電的可靠性和人身安全，計量單元采用專用接線盒，可以在不停電條件下由計量專責人員對計量元件驚醒校驗，柜門采用帶鉛封磁鎖，隔板采取了防竊電措施。計量柜面板上設有42L6型電壓表和電流表用以監視用電回路的用電情況。

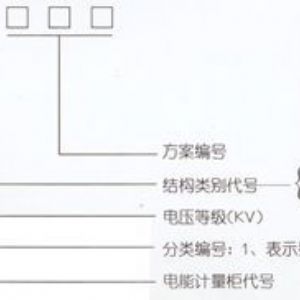

二、型號含義

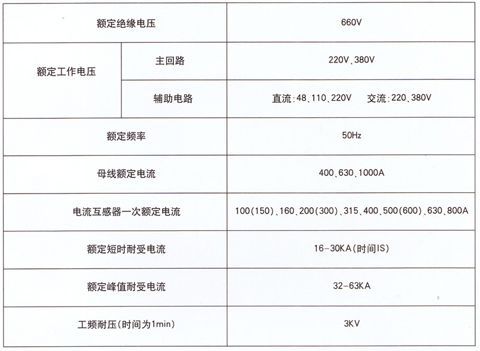

三、主要技術數據

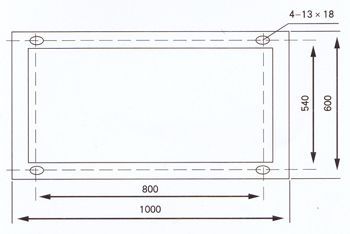

四、外形與安裝尺寸
